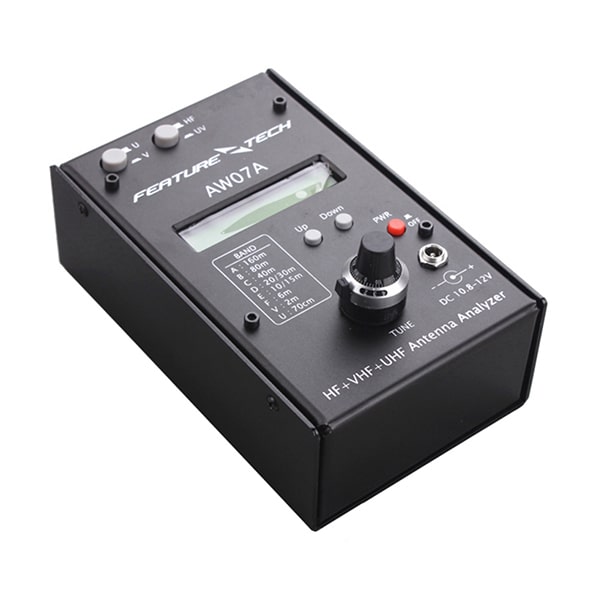

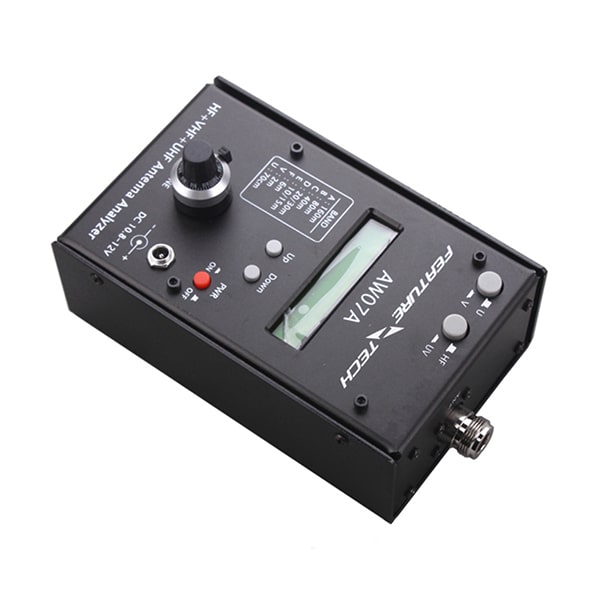

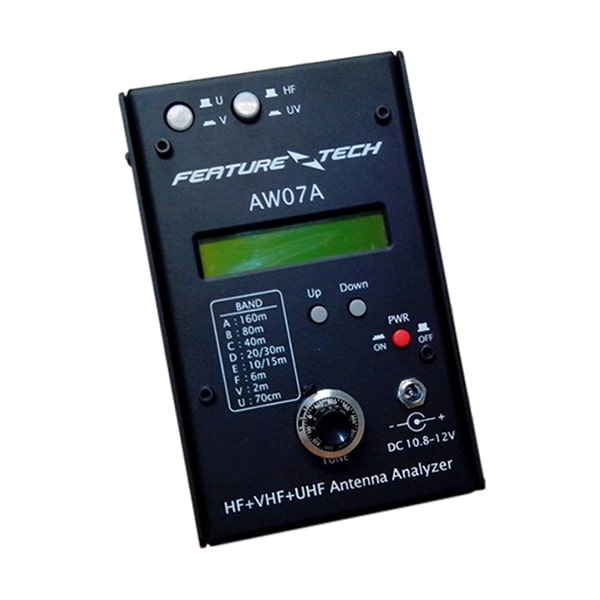

Αναλυτής κεραίας σύνθετης αντίστασης FMUSER AW07A SWR RF

Ο αναλυτής κεραίας AW07A είναι ένας μικρός αναλυτής σύνθετης αντίστασης RF που λειτουργεί με μπαταρία. Μπορεί να ελέγξει την κατάσταση SWR της κεραίας σας, να μετρήσει τα στοιχεία σύνθετης αντίστασης και αντίδρασης και να σας βοηθήσει να λύσετε προβλήματα κεραίας. Η μονάδα αποτελείται από έξι βασικά μέρη: μεταβλητό ταλαντωτή, μετρητή συχνοτήτων, ανεξάρτητο ταλαντωτή, ανιχνευτή γέφυρας ραδιοσυχνοτήτων 50 ohm, μετατροπέα aD και μικροελεγκτή. Αυτό το συμπαγές προϊόν κατασκευάζεται για να καλύψει τις ανάγκες στερεών δομών και δοκιμών πεδίου και ανάλυσης συστημάτων κεραίας 50 ohm. Η συχνότητα λειτουργίας της συσκευής κυμαίνεται από υψηλή συχνότητα έως 490MHz. Μετρά την αντίσταση ραδιοσυχνοτήτων από μερικά ohms έως εκατοντάδες ohms. Το AW07A είναι επίσης ένας μετρητής L/C, ο οποίος μετρά την τιμή των πυκνωτών και των επαγωγέων. Επιπλέον, μπορεί να είναι πηγή σήματος και μετρητής συχνότητας μη ακριβείας. Ο ενσωματωμένος μετρητής ισχύος ραδιοσυχνοτήτων μπορεί να δοκιμάσει την ένταση πεδίου ραδιοσυχνοτήτων κοντά στο σύστημα κεραίας. Είναι πολύ χρήσιμο όταν χρειάζεται να γνωρίζετε την κατάσταση παρεμβολής ραδιοσυχνοτήτων γύρω από το ραδιόφωνο.

Πλεονεκτήματα

Πηγή σήματος με μετρητή χωρητικότητας και μετρητή επαγωγής.

Εμφάνιση τιμής αντίδρασης και τιμής αντίστασης.

Τιμή SWR από 1.1 έως 9.99 με μετρητή ισχύος RF και μετρητή συχνοτήτων.

1 * AW07A ΣΑΧ HF VHF UHF Κεραία Analyzer

1 * καλώδιο DC

2 * βύσματα προσαρμογέα

Τεχνικά Χαρακτηριστικά

Κάλυψη μπάντας: 160m, 80m, 40m, 20/30m, 10/15m, 6m, 2m, 1.25m, 70cm

Πρόσθετη λειτουργία: Μετρητής συχνότητας

RF Επίπεδο εξόδου: 2Vppaw07atest

Εύρος SWR: 1~9.9

Αντίσταση Εύρος: 10 ~ 500ohm

Μπαταρία: 4 * AA Αλκαλική Μπαταρία, Λιθίου Φορτιζόμενη

Εξωτερική ισχύς: DC 10.8~12V

Κατανάλωση ρεύματος: < 150 mA (Ζώνες HF, Απενεργοποίηση B/L) < 165 mA (Ζώνες VU, Απενεργοποίηση B/L)

Καθαρό Βάρος: 0.6kg

Μικτό Βάρος (συμπεριλαμβανομένης της συσκευασίας): 0.75 kg

Προσοχή

Αφού χαλαρώσετε τις βίδες στο πίσω κάλυμμα, η πρόσβαση στο κουτί της μπαταρίας γίνεται αφαιρώντας το κάλυμμα του AW07A. Τοποθετήστε 8 μπαταρίες μεγέθους AA 1.5 *1.2 V (όχι XNUMX V) στο κουτί της μπαταρίας. ΜΗΝ χρησιμοποιείτε εξωτερικό τροφοδοτικό όταν αντικαθιστάτε μπαταρίες.
